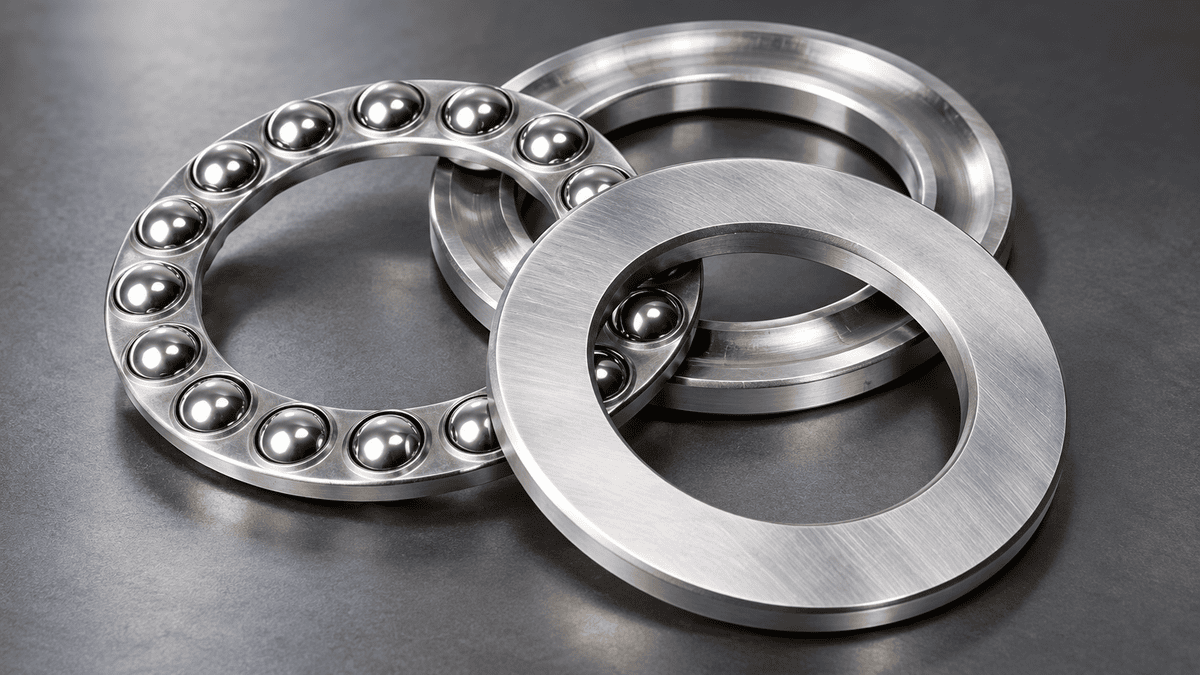

Мы редко задумываемся, почему барабан стиральной машины легко вращается, а колёса велосипеда плавно катятся по дороге. За этим стоят не только двигатель или усилия человека, но и небольшие детали — подшипники. Они поддерживают вращающиеся части и воспринимают нагрузки. При этом для разных задач нужны разные конструкции: например, упорные шарикоподшипники используют там, где сила действует вдоль оси вращения. Разобраться в принципе их работы проще, чем кажется.
Список
Почему катить легче, чем тащить
Представьте тяжёлый ящик, который нужно передвинуть по полу. Если поставить его на ролики, сделать это станет легче. Похожая идея лежит в основе работы подшипника качения: между его кольцами находятся шарики или ролики, которые перекатываются по специальным дорожкам.
Такая конструкция уменьшает сопротивление движению. Механизм тратит меньше энергии на преодоление трения, а его детали меньше нагреваются и изнашиваются. Шарики при этом не просто свободно пересыпаются внутри: во многих подшипниках их разделяет и направляет специальная обойма — сепаратор.
Однако не все подшипники устроены именно так. Существуют и подшипники скольжения, в которых нет шариков и роликов. В них вал скользит по рабочей поверхности, а снизить трение помогают подходящие материалы и смазка. Выбор конструкции зависит от условий работы механизма.
Откуда приходит нагрузка
Чтобы понять различия между подшипниками, удобно представить вал — металлический стержень, который вращается внутри машины. На него могут действовать силы с разных сторон.
Если сила направлена поперёк оси вала, нагрузку называют радиальной. Если она стремится сдвинуть его вдоль оси — осевой. В реальных механизмах эти воздействия нередко сочетаются, поэтому одной универсальной детали на все случаи нет.
Обычные радиальные шариковые подшипники рассчитаны прежде всего на радиальную нагрузку, хотя многие из них способны воспринимать и осевую. Упорные шариковые конструкции предназначены для осевых усилий и не рассчитаны на радиальные нагрузки. Одни исполнения воспринимают усилие в одном направлении, другие — в обоих.
Наглядный пример осевой нагрузки — вес вертикального вращающегося вала, который давит на расположенную под ним опору. При этом боковые усилия могут потребовать отдельных подшипников. Так несколько деталей распределяют между собой работу внутри одного узла.
Почему одинаковый размер ещё ничего не гарантирует
Два подшипника могут выглядеть почти одинаково, но заметно отличаться по возможностям. Один подходит для высокой скорости вращения, другой — для большей нагрузки. Для некоторых механизмов особенно важны точность, устойчивость к нагреву или защита от загрязнений.
Поэтому при замене недостаточно измерить наружный диаметр. Учитывают также диаметр отверстия, ширину или высоту, тип конструкции, допустимые нагрузки и скорость. Полезной отправной точкой служит маркировка старой детали, но дополнительные обозначения тоже имеют значение: за ними могут скрываться особенности уплотнений, зазора и исполнения.
Самый понятный путь — свериться с документацией оборудования. Это помогает подобрать деталь под конкретный механизм и избежать ситуации, когда подшипник встал на место, но работает в неподходящих условиях.
Что помогает подшипнику служить дольше
Даже качественная деталь нуждается в правильной установке. Перекос, загрязнение при сборке или передача монтажного усилия через шарики способны повредить рабочие поверхности ещё до начала эксплуатации.
Большую роль играет и смазка. Она образует защитную плёнку между поверхностями и уменьшает непосредственный контакт металла с металлом. При этом правило «чем больше, тем лучше» здесь не работает: избыток смазки тоже может повышать сопротивление вращению и нагрев. Тип и количество выбирают по требованиям конкретного узла.
Подшипник редко оказывается на виду, зато результат его работы заметен каждый день: техника вращается плавно, сохраняет точность и справляется с нагрузками. Именно такие небольшие детали превращают набор металлических частей в надёжный механизм.
